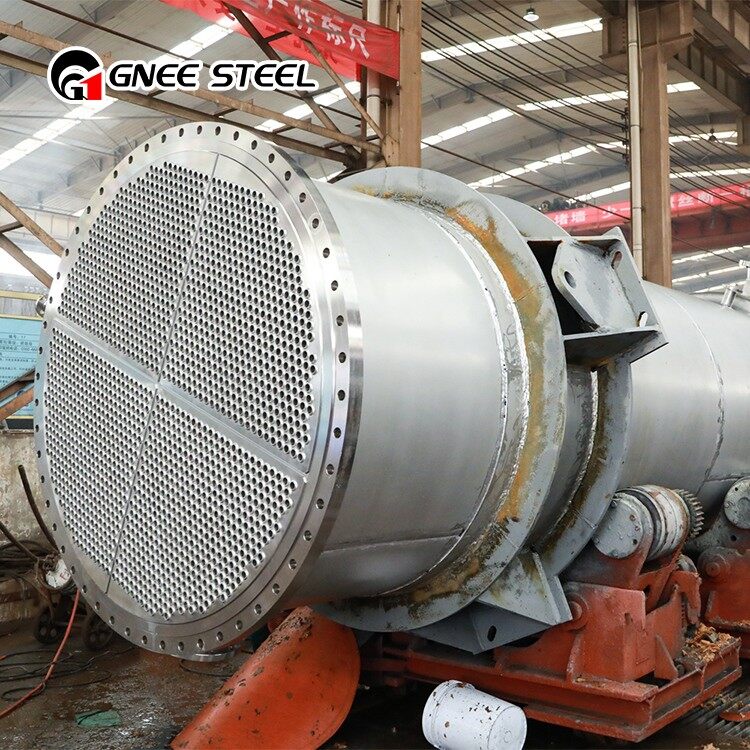

ASTM -i kest ja toru soojusvaheti
Põhijutustus
Shelli ja toru soojusvahetitega kasutatakse tavaliselt soojusülekandeseadmeid.
GNEE on kesta- ja toru soojusvaheti tootja, kelle tooteid kasutatakse laialdaselt sellistes tööstusharudes nagu keemia, nafta, toit ja farmaatsia. Oma kesta- ja Tube soojusvaheti tehase abil tagab ettevõte kvaliteetse toodangu ja paindliku kohandamise erinevate tööstuslike vajaduste jaoks. GNEE on spetsialiseerunud erinevate materjalide ja mudelite soojusvahetite tootmisele.
Toodete kirjeldus

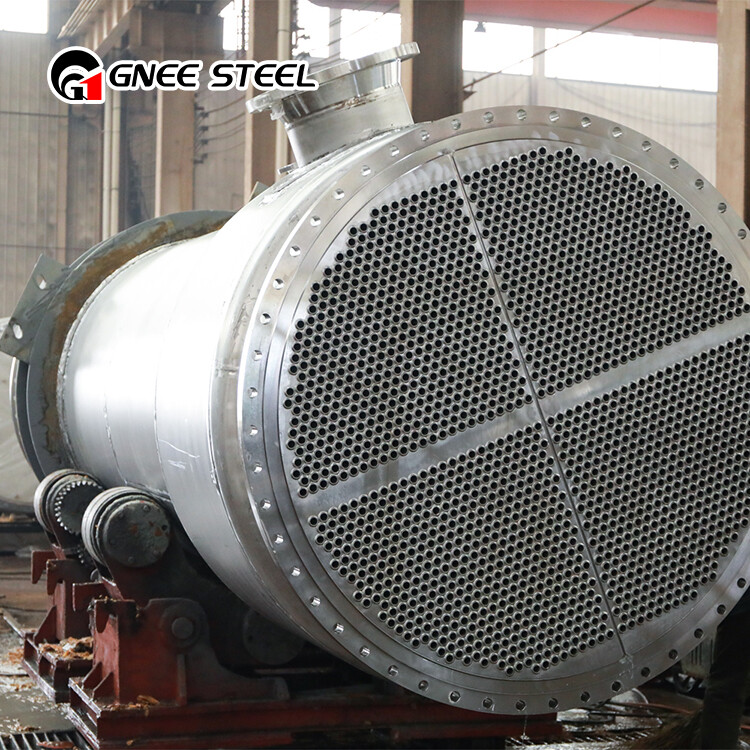

ASTM-i kesta ja toru soojusvahet, mida tuntakse ka torukujuliste soojusvahetitena, on pinnatüüpi soojusvahet, mis kasutavad soojusülekande pinnana koorega suletud torukimpude seina. Seda tüüpi soojusvahetil on lihtne struktuur, odavad, laia voolu ristlõiked, et hõlpsalt puhastada, ja seda saab toota erinevatest konstruktsioonimaterjalidest (roostevaba teras, süsinikterast, vask, titaan jne). See võib töötada kõrgete temperatuuride ja rõhkude korral, muutes selle kõige laialdasemalt kasutatava soojusvaheti tüübi.
Tootestruktuur
- Koore ja toru soojusvahetid koosnevad kestast, soojusülekande torude komplektist, torulehest, deflektorist ja peast.
- Ülaltoodud skemaatilisel torukujulisel soojusvaheti diagrammil on kest enamasti silindriline, torukomplekt sees ja torukimbu kaks otsa kinnitatakse torulehele.
- Kaks kuuma ja külma vedelikku soojusvahetuseks, üks voolab torus, mida nimetatakse toru küljevedeliks; Teine voolab väljaspool toru, mida nimetatakse koore küljevedelikuks.
- Torust väljaspool oleva vedeliku soojusülekande koefitsiendi parandamiseks paigaldatakse tavaliselt kestasse mitu deflektorit.
- Deflekt võib suurendada kesta küljevedeliku kiirust, sundides vedelikku torukomplekti horisontaalselt läbima mitu korda vastavalt määratud vahemaale ja suurendades vedeliku turbulentsi.

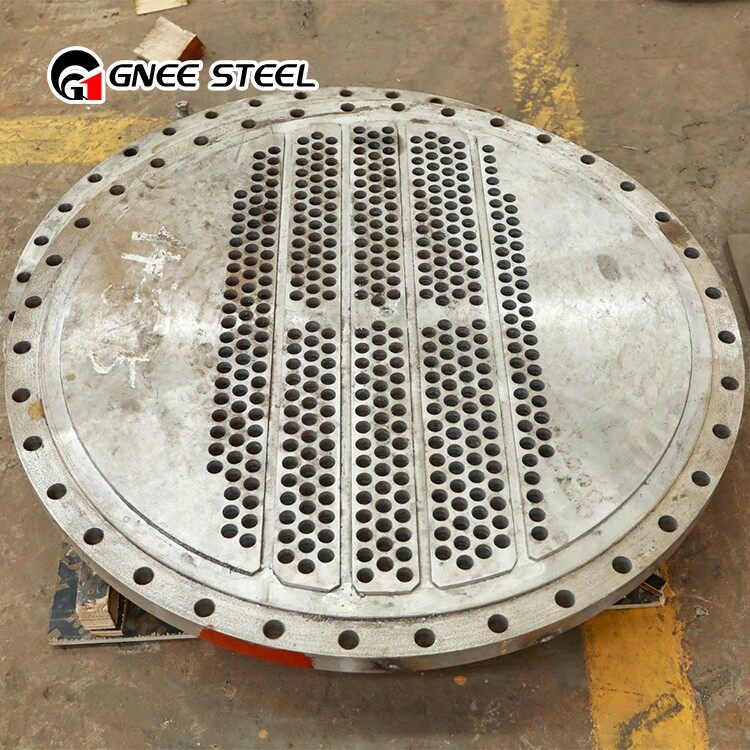

- Soojusvahetuse torusid saab paigutada torulehe võrdkülgsete kolmnurkade või ruutudega.
- Võrdsete kolmnurga paigutus on kompaktsem, vedeliku turbulents väljaspool toru on kõrge ja soojusülekande koefitsient on suur; Ruudukujuline paigutus on mugav toru väliskülje puhastamiseks, mis sobib vedelike jaoks, mis on kalduvus skaleerimisele.
Shelli ja toru soojusvaheti tüüp
Klassifikatsioon struktuuri järgi
- Fikseeritud torulehe soojusvaheti: fikseeritud torulehe soojusvaheti torukimpi mõlemas otsas olevad torulehed on koorega integreeritud lihtsa struktuuriga. See sobib soojusvahetuseks, kui külma ja kuuma vedelike temperatuuri erinevus pole suur ja kesta külg ei vaja mehaanilist puhastamist.
- U-toru soojusvaheti: U-toru soojusvaheti iga soojusvahetuse toru on U-vormiks painutatud ning kaks otsa kinnitatakse sama torulehe üla- ja alumistele aladele ning jagunevad torukarbis oleva jaotuse abil sisse- ja väljalaskeavadeks.
- Ujuv pea soojusvahetis: ujuva pea soojusvaheti ühes otsas torude leht võib vabalt hõljuda, kõrvaldades täielikult termilise stressi; ja kogu torupakki saab koorest välja tõmmata, mis on mugav mehaaniliseks puhastamiseks ja hooldamiseks.
Klassifikatsioon keskmise kaupa
- Õhk õhu soojusvahetile; vesi veevahetusele; Tööstusvesi õhu soojusvahetile.
Klassifikatsioon materjali järgi
- Roostevabast terasest koore-toru soojusvaheti: 304/304L/316/316L/2205/2507
- Süsinikterase toru soojusvaheti: A285 klass C/Q345R/SPV450 jne.
- Vasktoru soojusvaheti: UNS C12200/UNS C44300/UNS C68700 jne.
- Titaanitoru soojusvaheti: TA1/TA2 jne.
- Jne
Toote parameetrid (kohandatavad)
Voolukiirus: 60L/min-1200L/min
Kaal: 8,5 kg-72 kg
Soojusvahetuse piirkond: 0,26m2-4,4m2
Koore läbimõõt/pikkus: 219-324/1200-3000 mm
Shell/toru kujundusrõhk: kuni 16 baari (g)
Toote eelised
- Kõrge efektiivsus ja energiasääst on soojusülekande koefitsient koore ja toru soojusvaheti efektiivsuse määramisel ülioluline, selle soojusvaheti soojusülekande koefitsient on 6000–8000W/m2.0C.
- Kiire soojusvahetuse kiirus, kõrge temperatuuriga vastupidavus (400 kraadi), kõrgrõhutakistus (2,5MPa)
- Kompaktne struktuur, väike jalajälg, kerge kaal, lihtne paigaldamine, investeeringute kokkuhoid.
- Laiad rakendustingimused, mis sobivad suure rõhu, temperatuurivahemiku ja erinevate söötmete soojusvahetuseks.
- Vasest, titaanist, roostevabast terasest ja muudest materjalidest valmistatud korrosioonikindlad koore- ja torutoru soojusvahetil on pikk kasutusaega ja säästa kulusid.
Tootekasutus
- Keemiatööstus: olulised seadmed materjali kütmiseks, jahutamiseks ja ringlussevõtuks.
- Elektritööstus: mängib võtmerolli katla sisselaskeava ja väljalaskeava jahutamise, auruturbiini kondensaatori puhumise ja soojuse taastamise korral, tagades energiatootmise pideva stabiilsuse.
- Farmaatsiatööstus: reaktsioonisüsteemi jahutuskontroll on eriti täpne, pakkudes tõhusat ja kvaliteetset keskkonda ravimite tootmiseks ja töötlemiseks.
- Toiduainetööstus: on vaja toidutemperatuuri täpselt kontrollida ja töödelda reovett.
- Katlatööstus: Sisselaskeava ja väljalaskeava jahutamise ja eelsoojendamise kaudu on soojuslikku efektiivsust märkimisväärselt paranenud, energiatarbimine väheneb ning sellest on saanud oluline energiakaitse ja heitkoguste vähendamise promootor.
